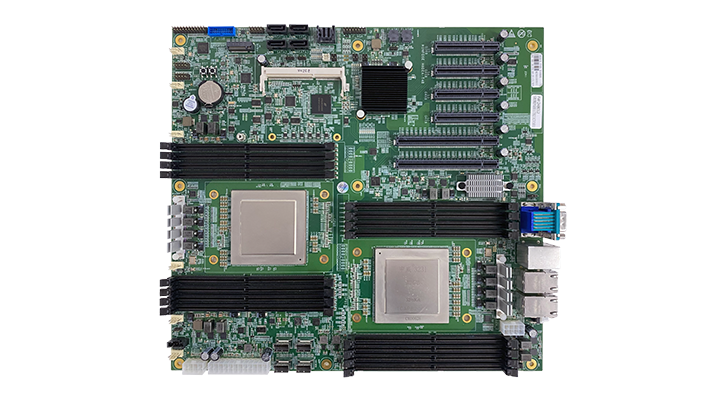

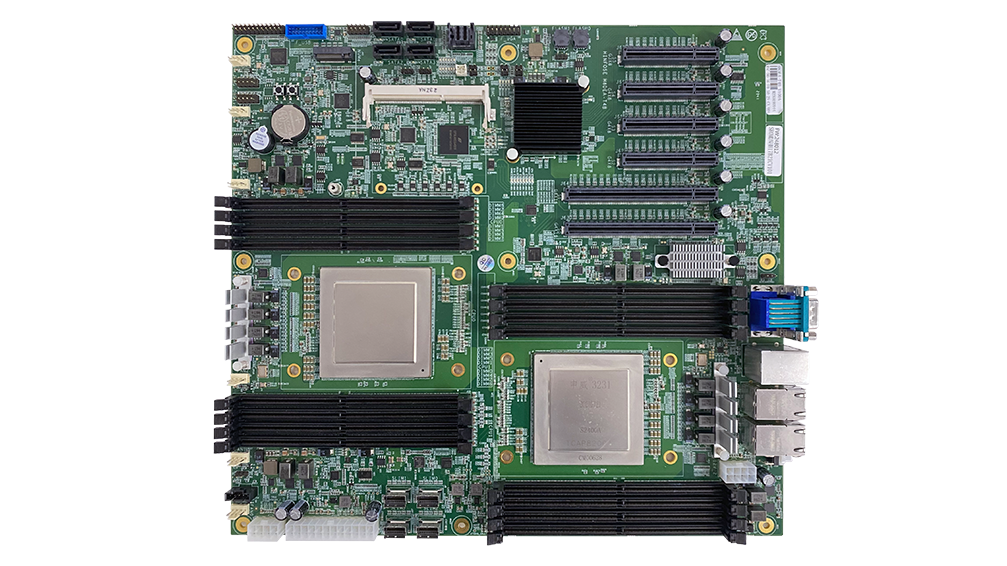

标准EEB结构主板
国产申威SW3231处理器，主频最大为2.5GHz
16个DDR4 DIMM插槽，3200MHz，最大支持1TB内存容量
2个PCIe4.0 x16、3个PCIe4.0 x8和1个PCIe3.0 x8
支持 4 路 10/100/1000M 自适应网络
支持AST 2600 BMC芯片，支持IPMI2.0
产品规格
物理规格 | |
结构规范 | SSI-EEB |
尺寸 | 305mm x 330mm (12" x 13") |
处理器 | |
CPU | 双路申威SW3231 32核处理器 |
最大支持2.5GHz | |
系统内存 | |
内存容量 | 16 DIMM 插槽 |
最大支持1TB ECC RDIMM，DDR4-3200MT/s | |
内存类型 | ECC UDIMM、 RDIMM、LRDIMM |
内存大小 | RDIMM：16GB，32GB, 64GB |
内存电压 | 1.2V |
PCIe扩展 | |
PCIe插槽 | 2路PCIe4.0 x16插槽 |
网络 | |
RJ45接口 | 4个RJ45 (1GbE) by WX1860 |
存储 | |
存储接口 | 1个M.2 NVMe接口 4个SATA3.0接口 4个SlimSAS(PCIe4.0 x4)接口 2个MiniSAS HD接口 |
管理 | |
BMC控制器 | ASPEED AST2600 BMC控制器，支持IPMI2.0/Redfish |
IPMI接口 | 1个RJ45管理接口 |
显示 | |
控制器 | ASPEED AST2600 BMC |
1个VGA（DB15）接口 | |
后面板I/O接口 | |
UID 按键/指示灯 | 1个UID按键/指示灯 |
VGA接口 | 1个DB15 VGA接口 |
串口 | 1个DB9串口 |
USB接口 | 2个USB3.0 TypeA接口 |
网络接口 | 4个RJ45（1GbE)网口，1 管理网口 |
内置接口 | |
电源接口 | 1个24-pin, ATX 电源接口, 4个8-pin, ATX 12V电源接口 |
USB接口 | 1个USB3.0插针 |
VGA接口 | 1个VGA插针 |
风扇接口 | 6个4-Pin FAN接口 |
其他接口 | 1个前置面板接口，1个10-Pin GPIO |
操作系统 | |
支持操作系统 | 支持中标麒麟/统信UOS/openEuler等申威版操作系统 |
使用环境 | |
工作温度 | 10℃~35℃ |
