结构规范

SSI-EEB

尺寸

305mm x 330mm   (12" x 13")

处理器

CPU

第四/五代英特尔®至强®可扩展处理器

最大支持64核，TDP 350W

Socket

2 Socket E (LGA 4677)

芯片组

Intel® C741

系统内存

内存容量

16 DIMM 插槽

最大支持4TB ECC MCR DIMM，DDR5-5600MT/s

内存类型

DDR5 RDIMM，RDIMM   3DS

内存大小

RDIMM：16GB, 32GB, 48GB, 64GB, 96GB, 128GB

内存电压

1.1V

TPM

TPM支持

1 13-Pin SPI

PCIe扩展

PCIe插槽

SLOT0:PCIe5.0 / CXL2.0 x8[CPU1]
    SLOT1:PCIe5.0 / CXL2.0 x16 [CPU1]
    SLOT2:PCIe5.0 / CXL2.0 x16 [CPU0]
    SLOT3:PCIe5.0 / CXL2.0 x16 [CPU0]
    SLOT4:PCIe5.0 / CXL2.0 x16 [CPU0]
    SLOT5:PCIe5.0 / CXL2.0 x16 [CPU0]

MCIO

2个MCIO（ PCIe5.0 / CXL2.0 x8）接口

M.2

2个M.2接口（PCIe5.0 x4），支持2280/22110规格硬盘

网络

RJ45接口

2个RJ45 (1GbE) by Intel® i350-AM2

存储

SATA

2个MiniSAS HD接口，支持RAID 0, 1, 10等

管理

BMC控制器

ASPEED AST2600 BMC控制器，支持IPMI2.0/Redfish

IPMI接口

1个RJ45管理接口

显示

控制器

ASPEED AST2600 BMC

1个VGA（DB15）接口

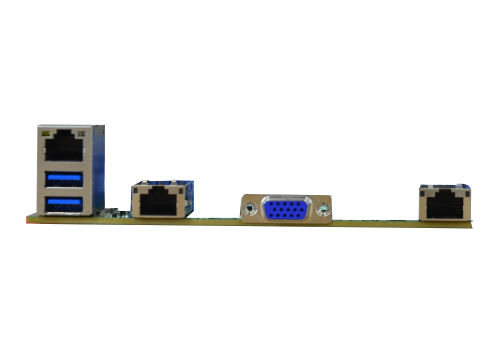

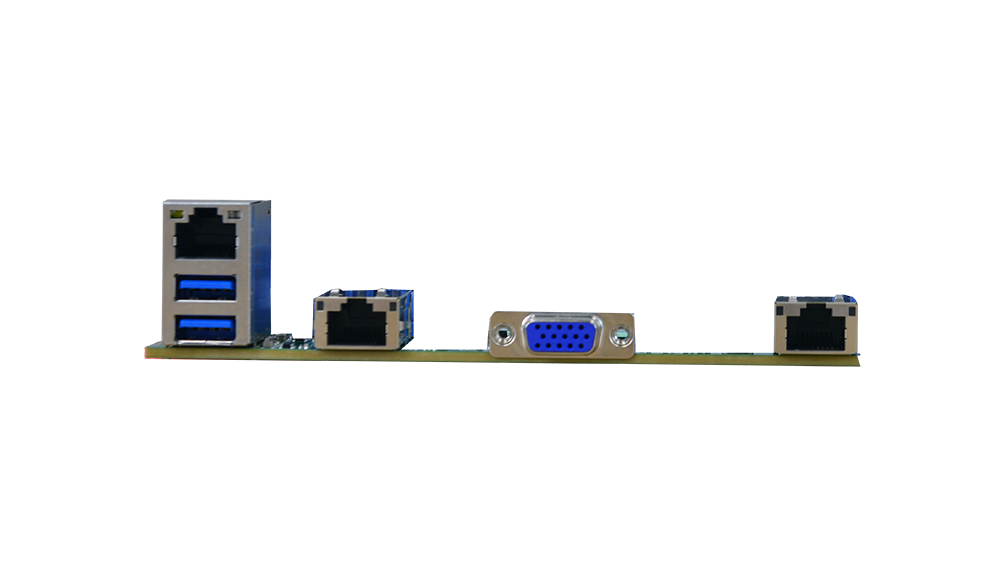

后面板I/O接口

UID 按键/指示灯

1个UID按键/指示灯

VGA接口

1个DB15 VGA接口

USB接口

2个USB3.0 TypeA接口

网络接口

2个RJ45千兆网口，1 管理网口

内置接口

电源接口

1个24-pin, ATX 电源接口,   4个8-pin, ATX 12V电源接口

串口

1个3-Pin 串口

USB接口

1个USB3.0插针

风扇接口

6个4-Pin FAN接口

其他接口

1个前置面板接口，1个漏液检测接口，1个英特尔®   VROC 硬件密钥接口，1个开盖告警接口，1个TPM2.0接口

使用环境

工作温度

10℃~35℃
